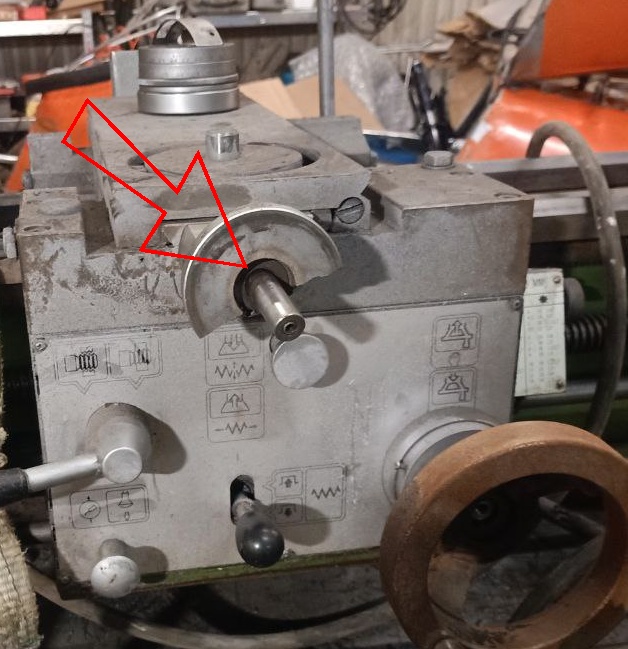

Deze draaibank was gevallen en de as was geplooid (draaiknop eraf)

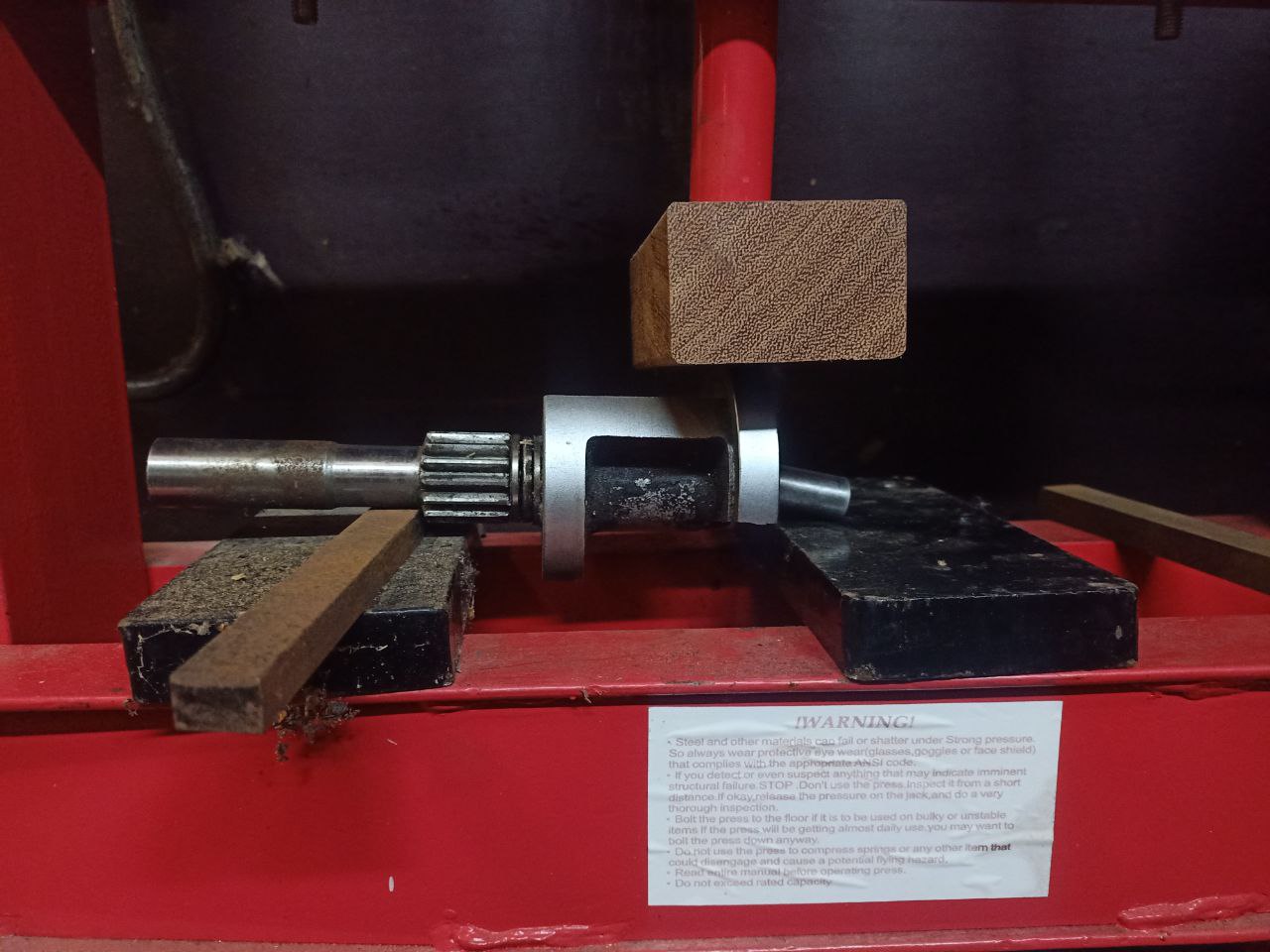

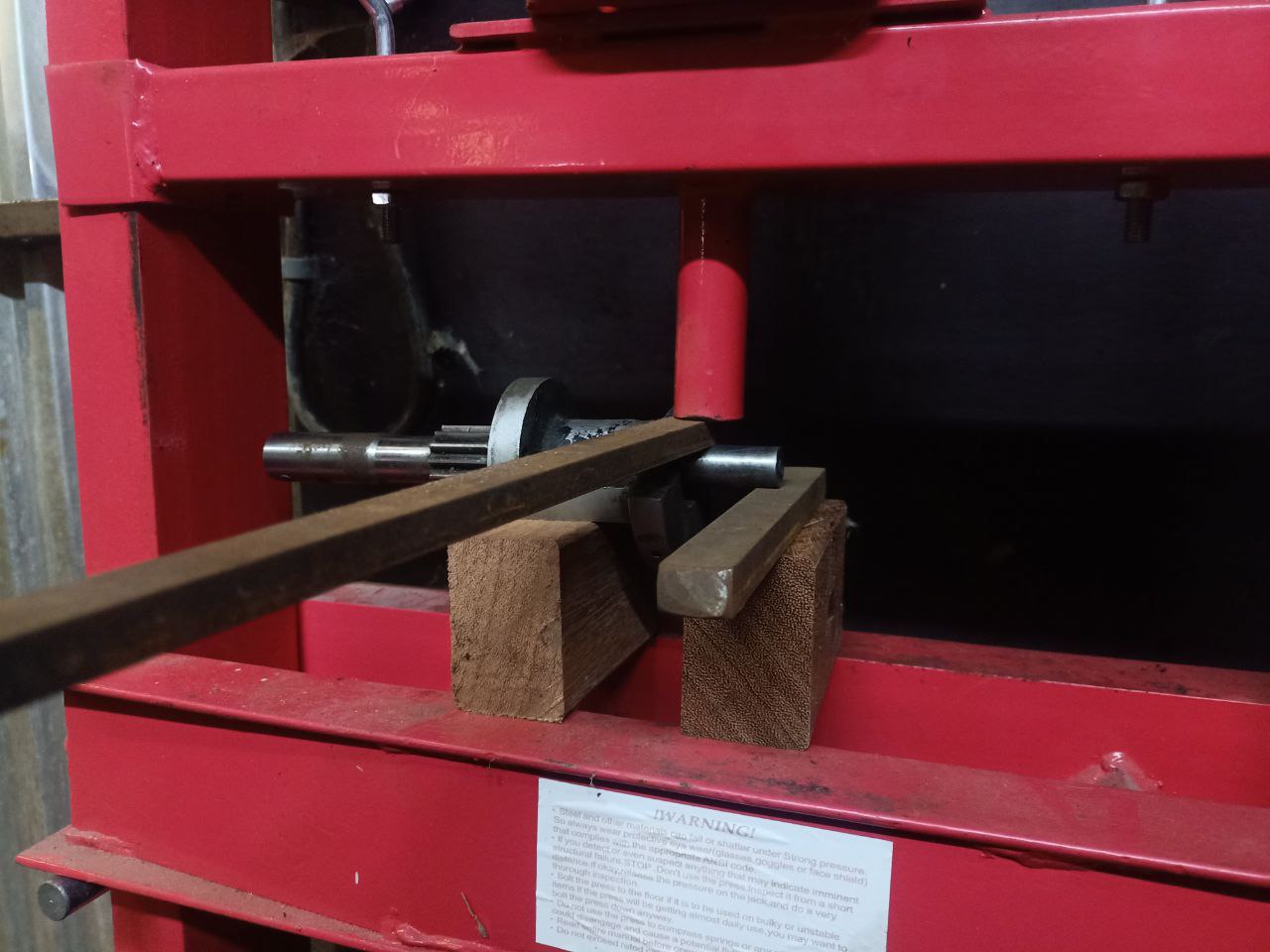

proberen rechtduwen met de pers, en alsmaar fijner en fijner tewerk gaan

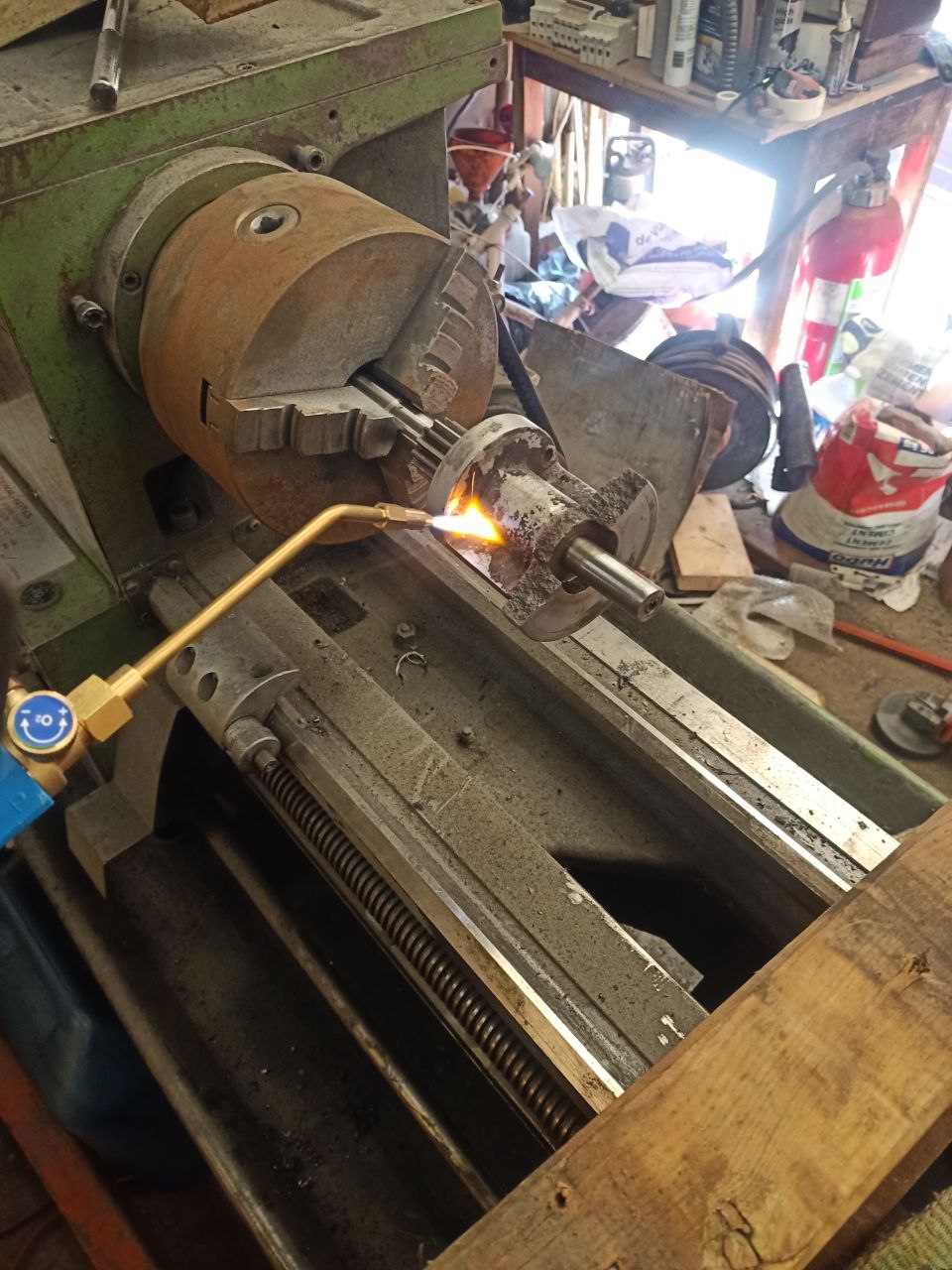

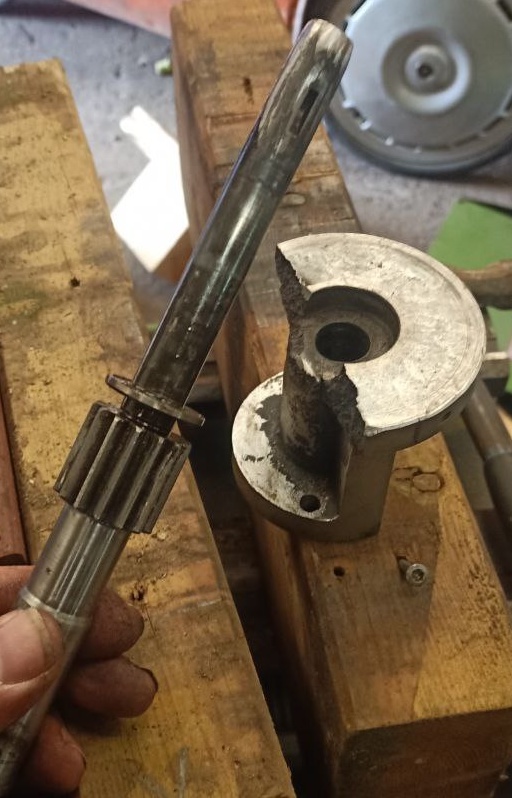

Alu warmstoken om die te laten uitzetten

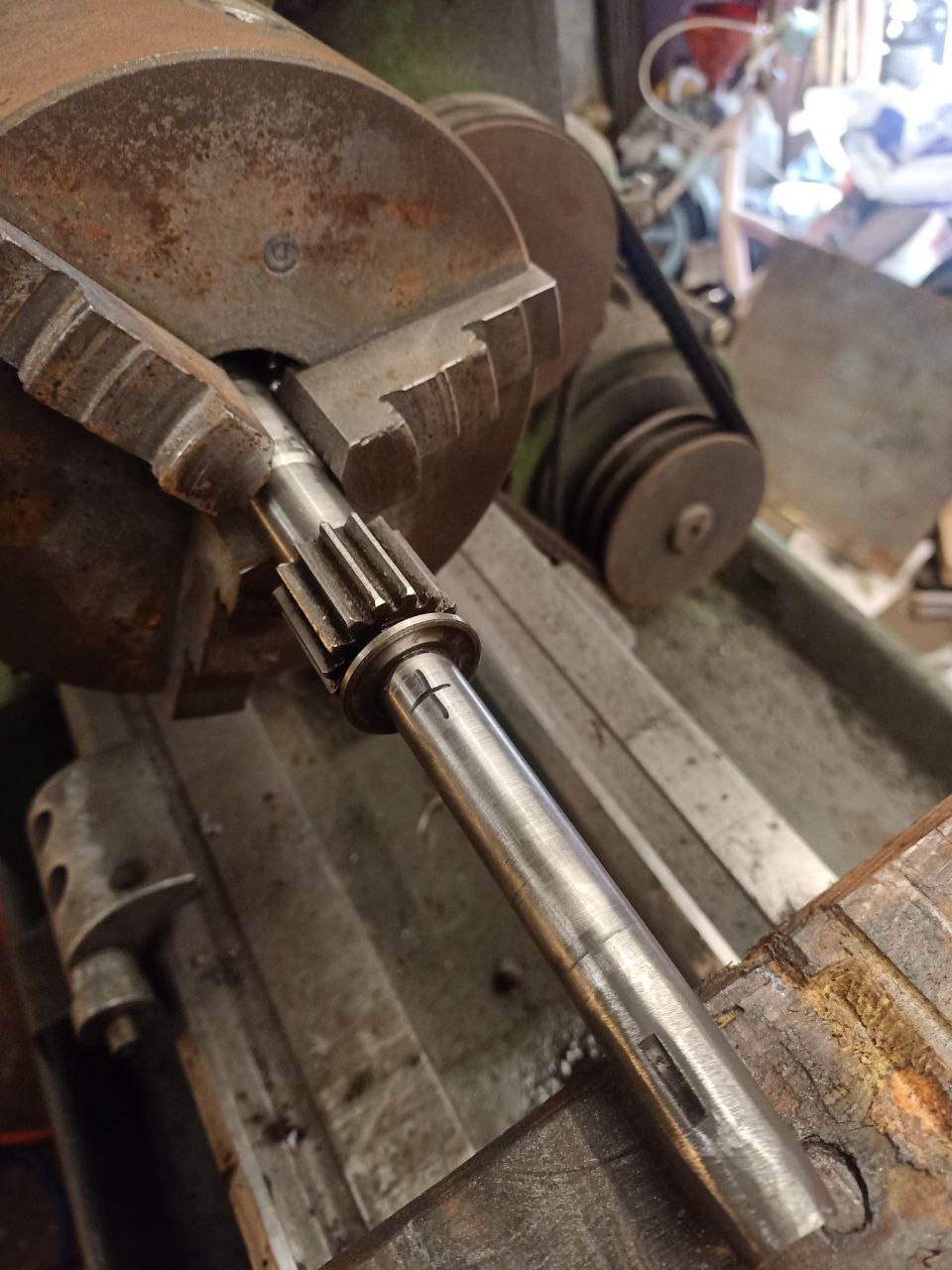

laten ronddraaien om de slag te zien, aanduiden en nog wat persen

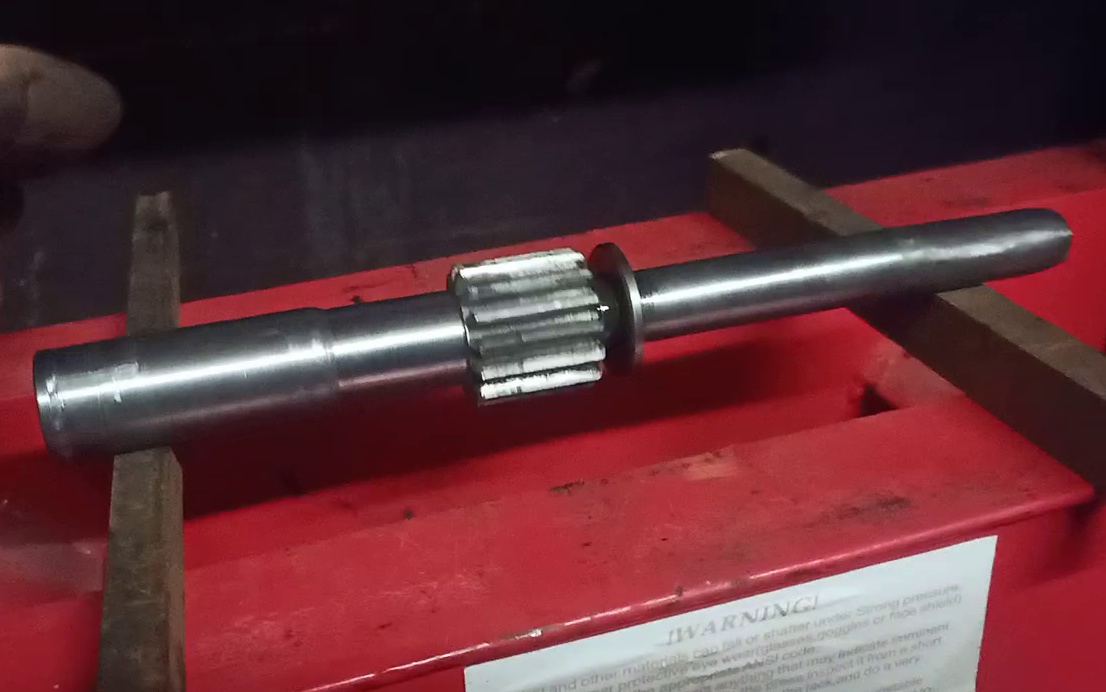

heen en weer rollen, goedgekeurd...
en weer in elkaar

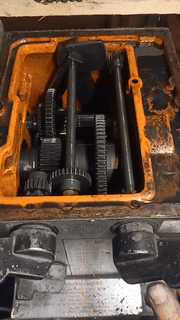

Versnellingsbak schakelt niet, slechts 1 snelheid beschikbaar (800rpm)
Probleem 1: de rechtse as ontbreekt een pin in de as. Hier heb ik er eentje voor gemaakt door een gepast nageltje op maat te slijpen (rechts in beeld)

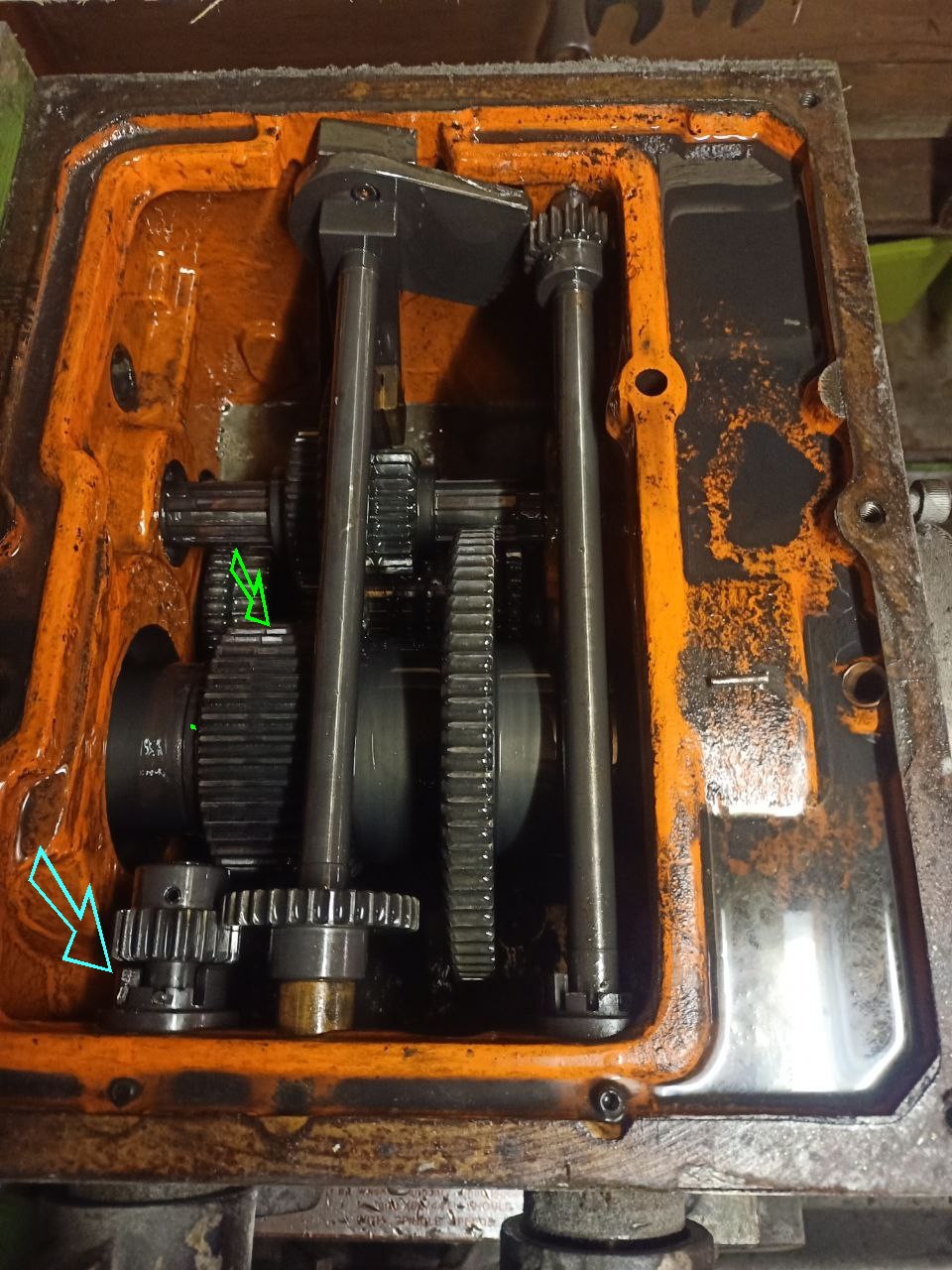

Probleem 2: de linkse as zit vast en kan niet vergrendelen in het slot (links onder). er is ook slijtage (groene pijl) dat die naast zijn versnelling zit. duidelijk dat iets ontregelt is.

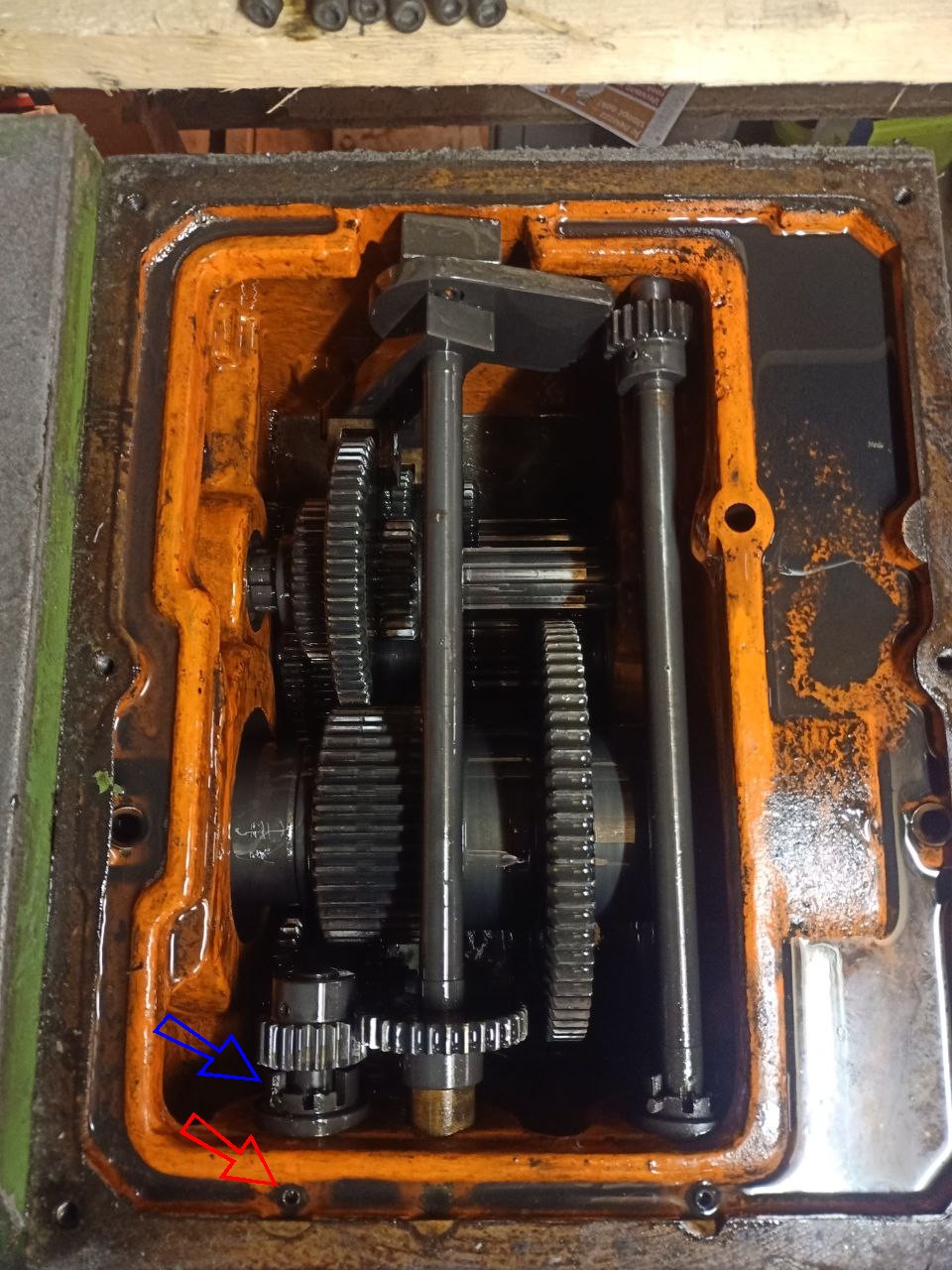

Aan de beschadiging te zien heeft iemand daar zitten tegen kloppen om die bij te regelen (blauwe pijl). Deze 'bramen' zorgen ervoor dat het pinnetje van de as klem zat.
Het volstaat om het inbusboutje onderaan los te maken (rode pijl), en dan kan het getande wiel verdraaid worden. Probleem 2 is gefixt.
Schakelt weer prima :-)

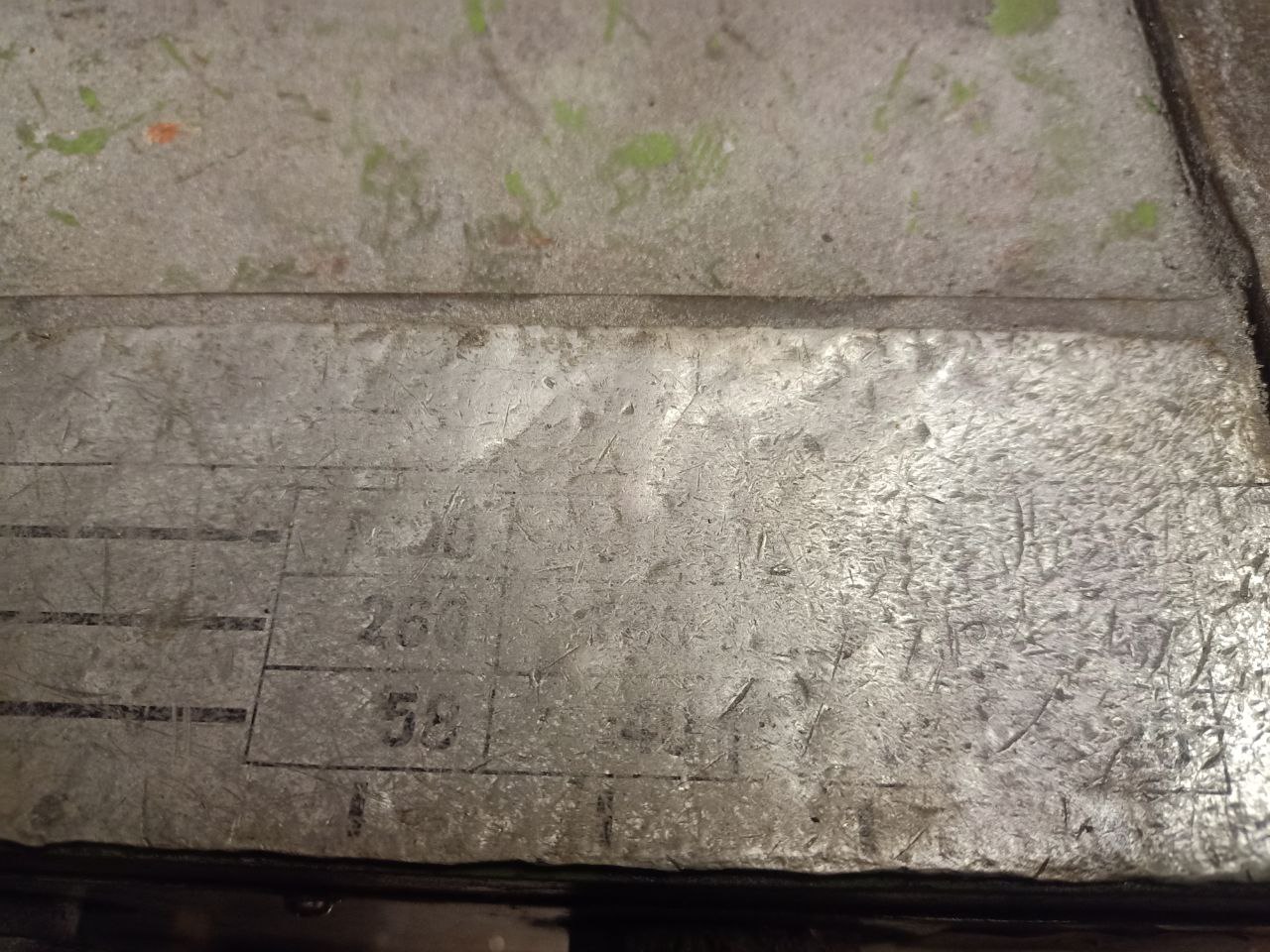

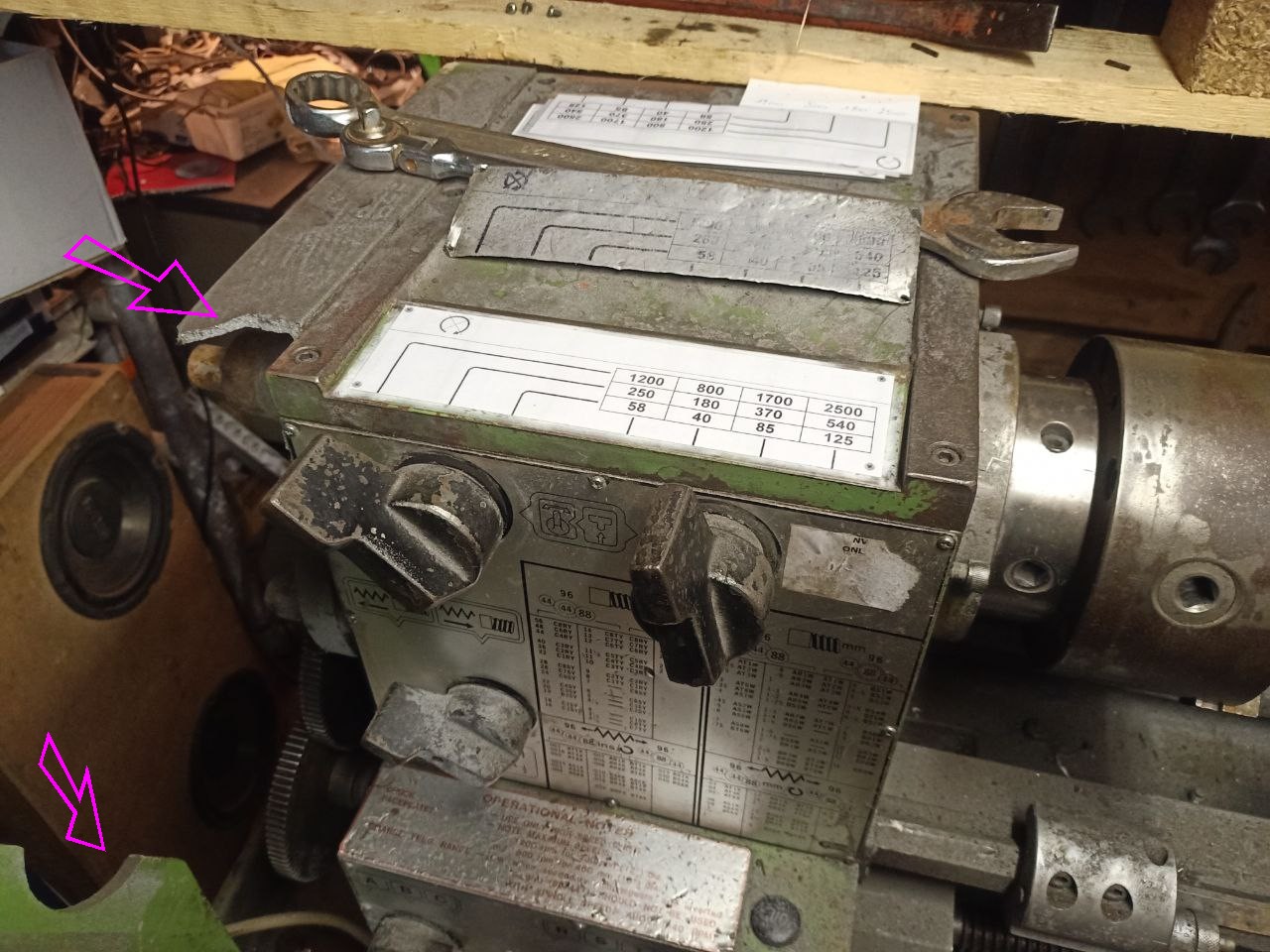

De test van de snelheden is ook onleesbaar. Wiskundig de versnellingen eens uitgezocht en een nieuw kaartje gemaakt. In de toekomst laat ik een nieuwe alu plaat bedrukken, maar eerst verder de machine in orde zetten.
Links is ook het afgebroken frame te zien dat de tandwielen zou beschermen (paarse pijlen).

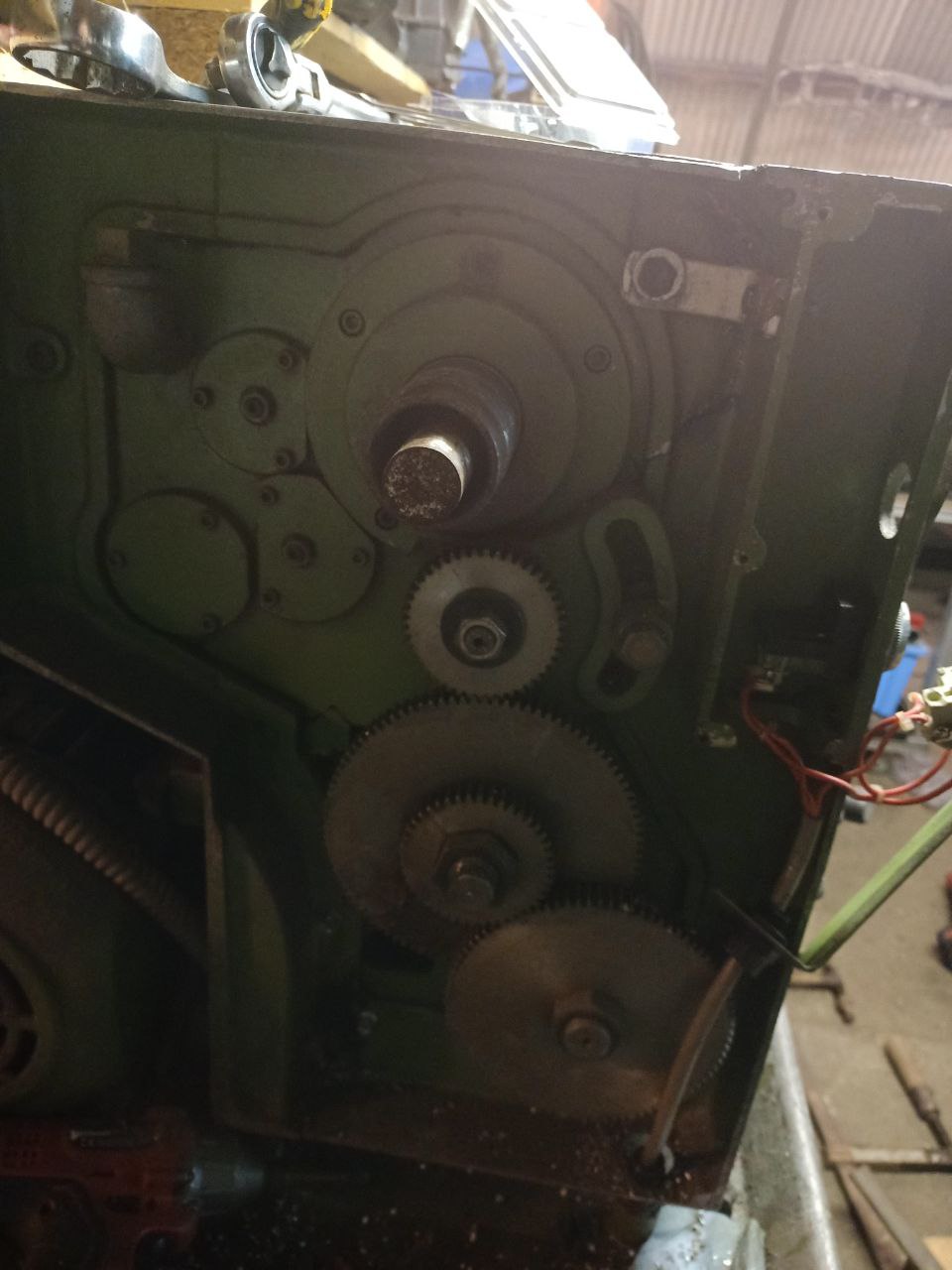

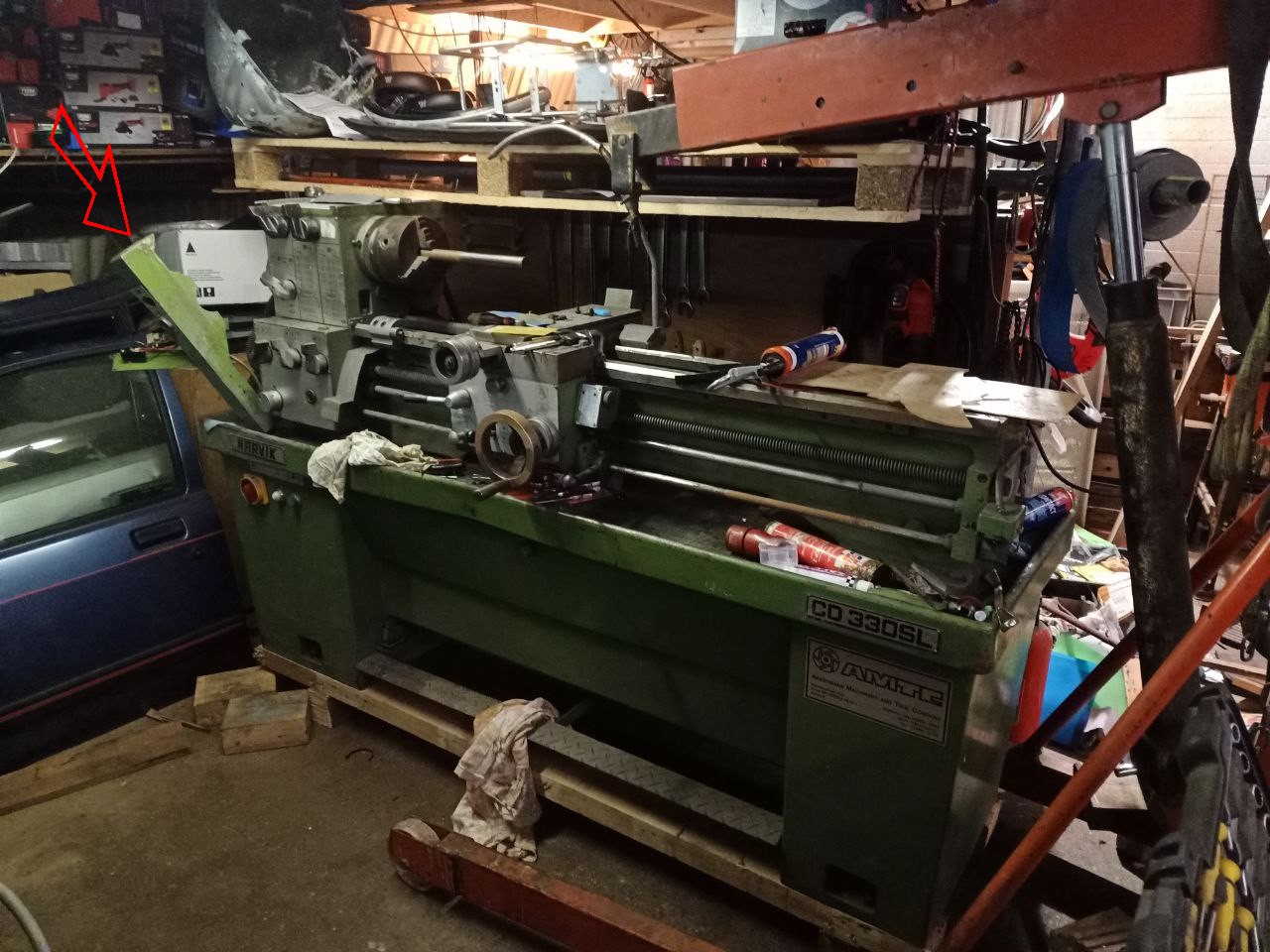

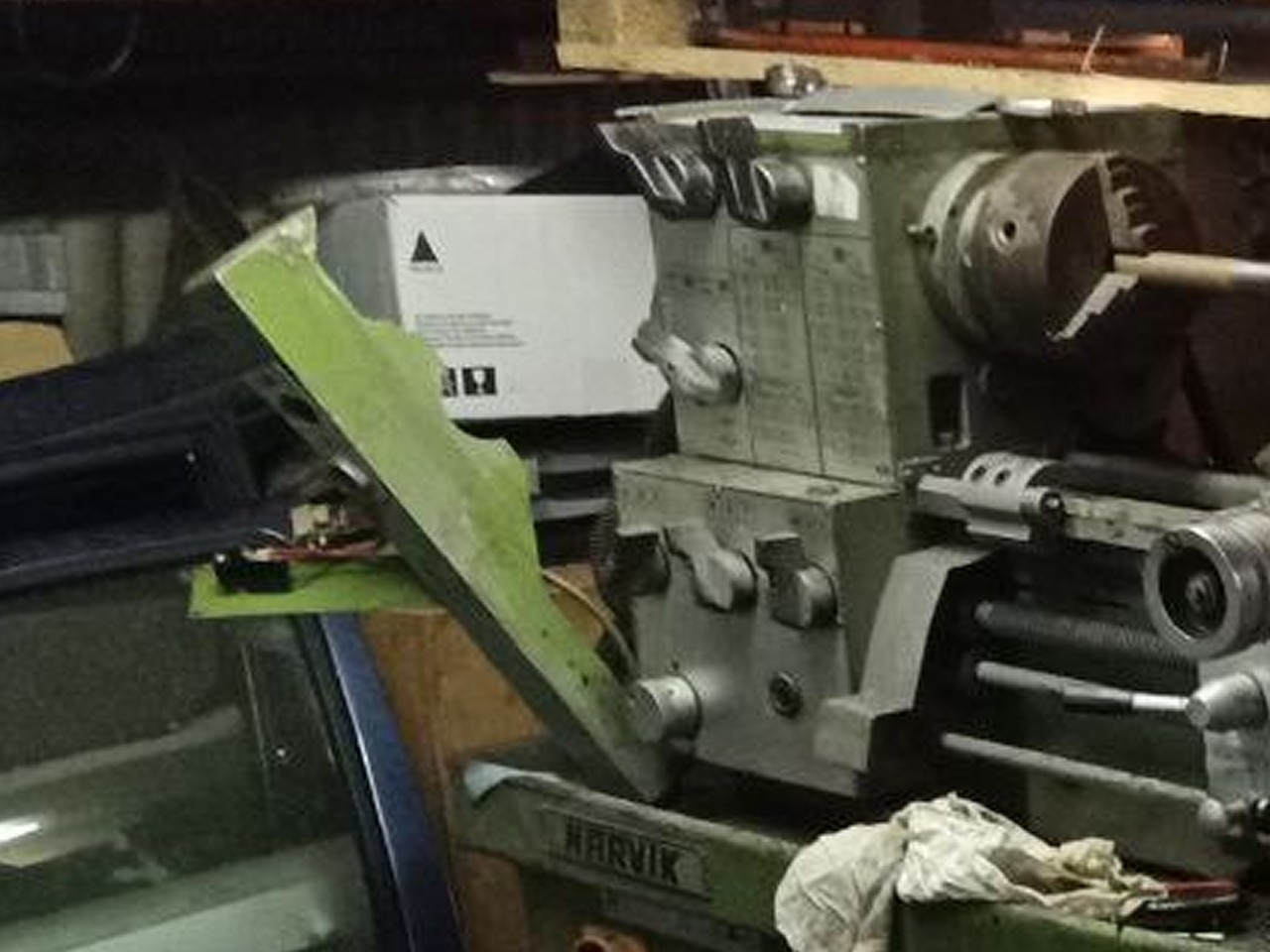

Tandwielbescherming gebroken en noodstop schakelaar kapot

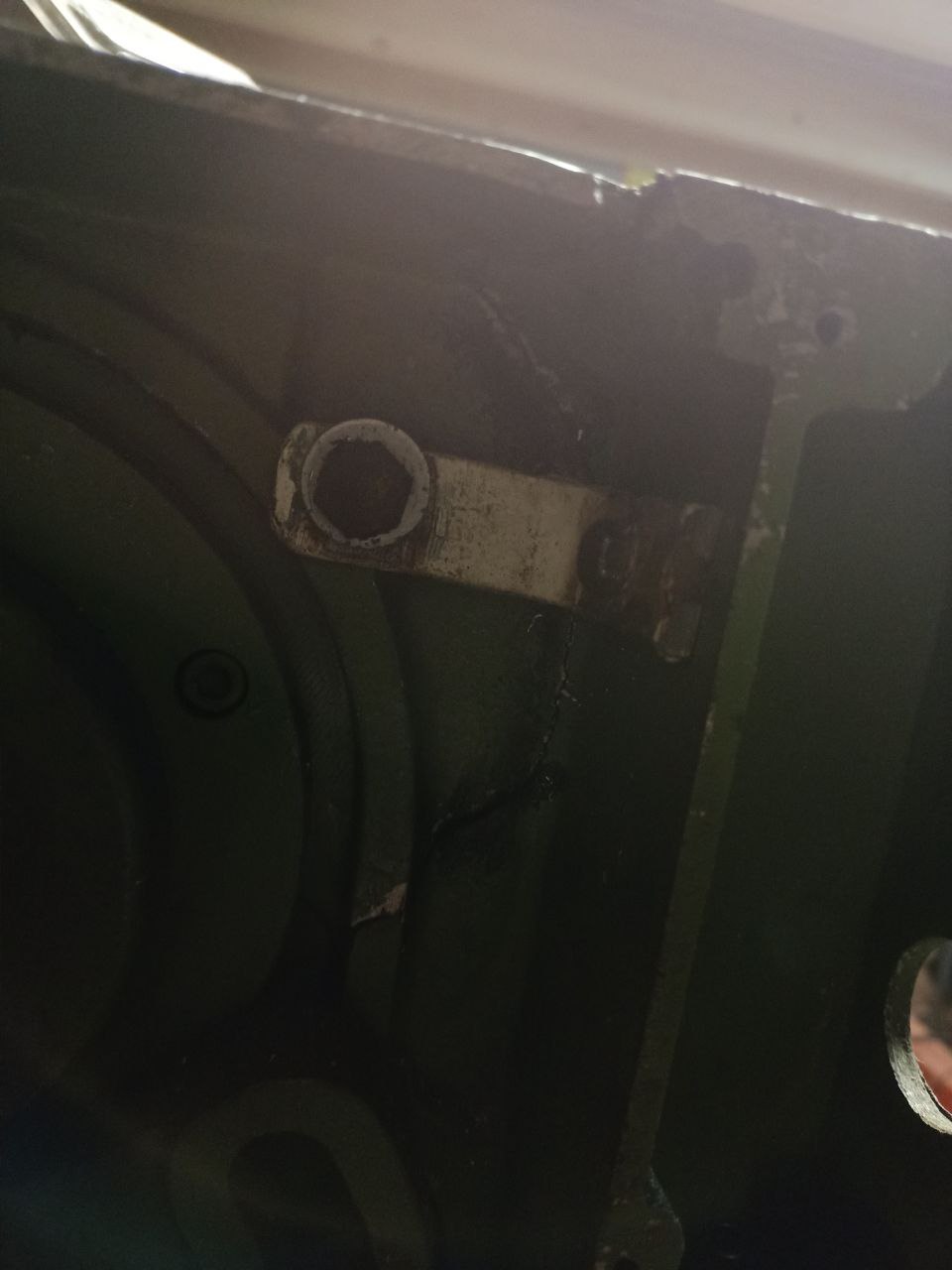

Bovenaan met een hoekbeugeltje terug aan de bevestigingsvijs gemonteerd

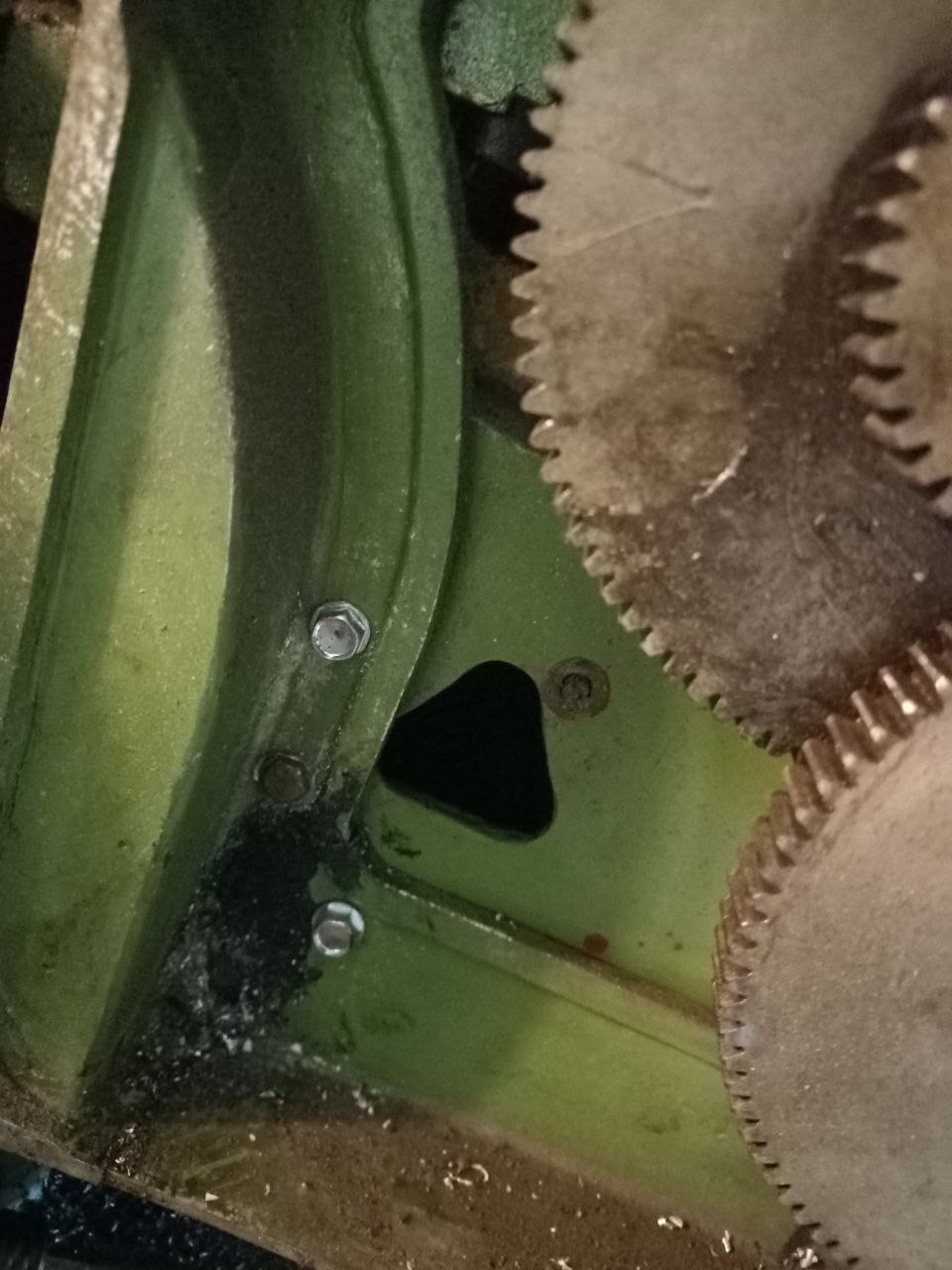

Onderaan de 2 delen tegen elkaar gezet en gebout tegen de achterwand (hol binnenin)
To Be Continued...
