Timerklok voor boiler met smartphone toegang
Zo een analoge timerclock kan ook niet alles doen, vooral het manueel aan/af zetten op afstand is niet haalbaar. Tijd voor een wifi based versie dus :-) .

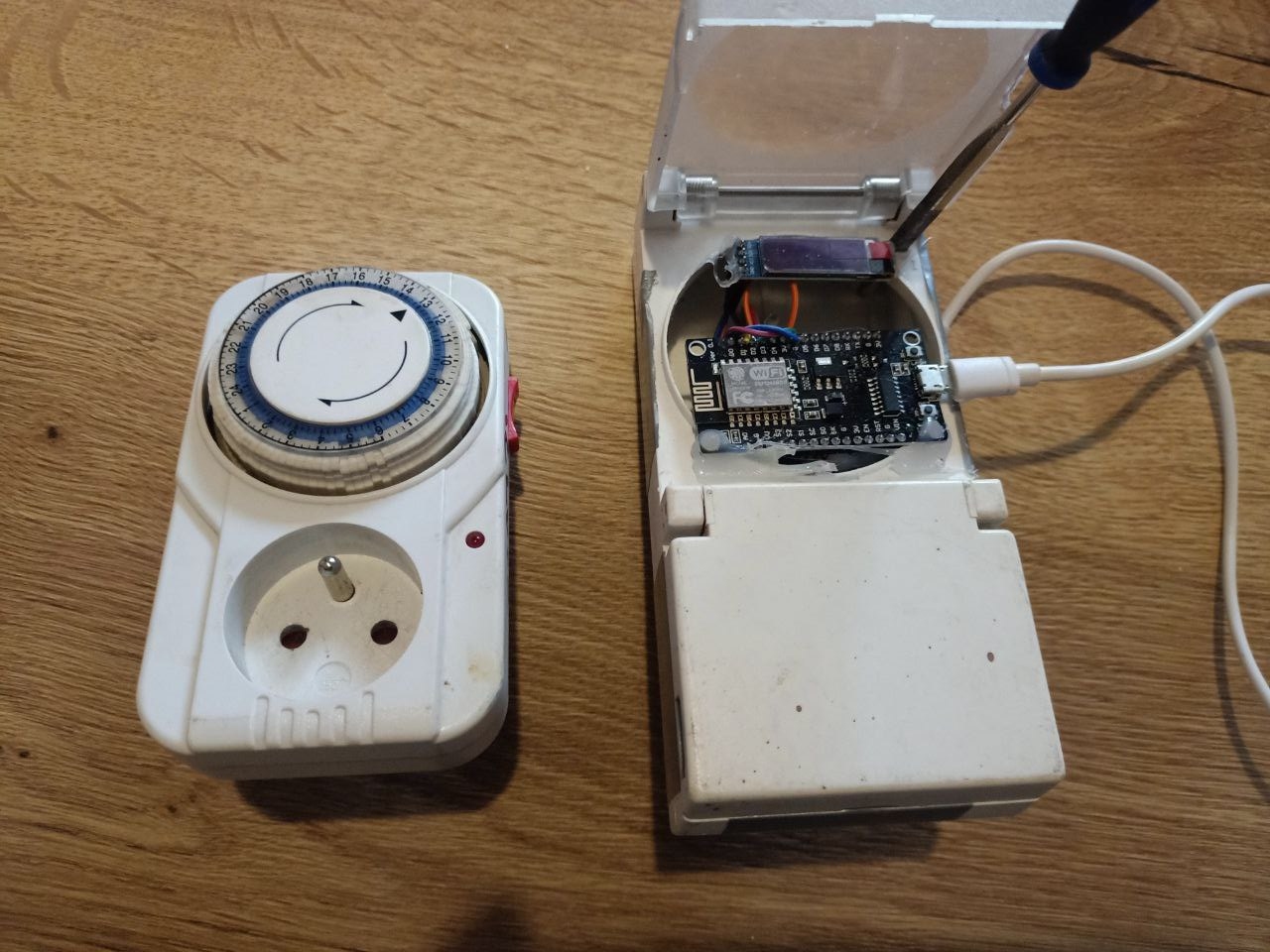

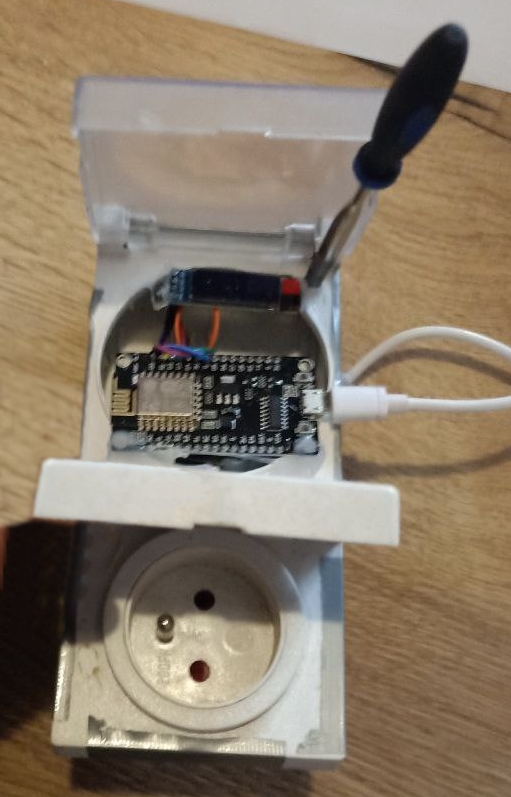

Prototype 1:
-ESP8266
-Relais board
-0,91" TFT scherm
-Oude behuizing van een timerklok met de 2 stopcontactaansluitingen

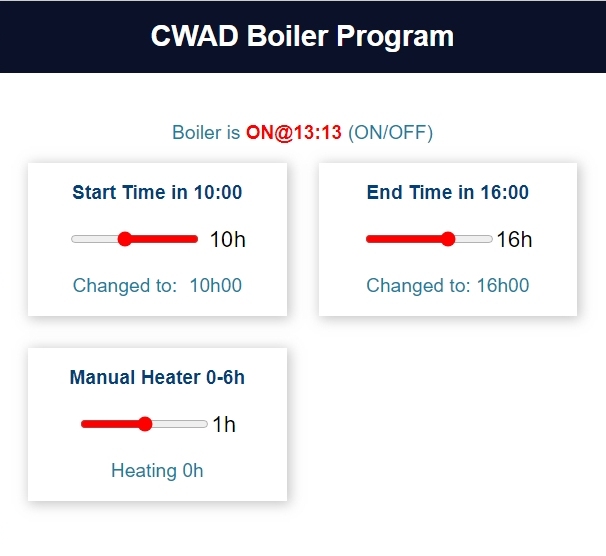

Software op PC/smartphone met 3 functies:
-Start tijd van opwarmen (default 10h)
-Stop tijd van opwarmen (default 16h, voor maximaal gebruik van de zonnepanelen stroom)
-Manuele aan/uit van -6h tot +6h (-6 tot -1 = uitschakelen, 1 tot 6 is inschakelen
functies op het display:
-IP adress op het netwerk
-ingestelde tijd
-AAN/UIT ....... lokale tijd
IP adres: 192.168.1.36
werktijd: 10->16h
boiler is aan want de tijd zit tussen 10 en 16h, tijd 13:12
In dit scherm is de boiler uitgeschakelt, het is 13:12 maar de start tijd is 15h en de stoptijd 16h.
In dit scherm is de boiler manueel ingeschakelt voor 60min
Version 2
Software update om meerdere tijden te kunnen gebruiken. ook de tijdelijke smeltlijk moest plaats maken voor het eerste prototype gaatjesprint.

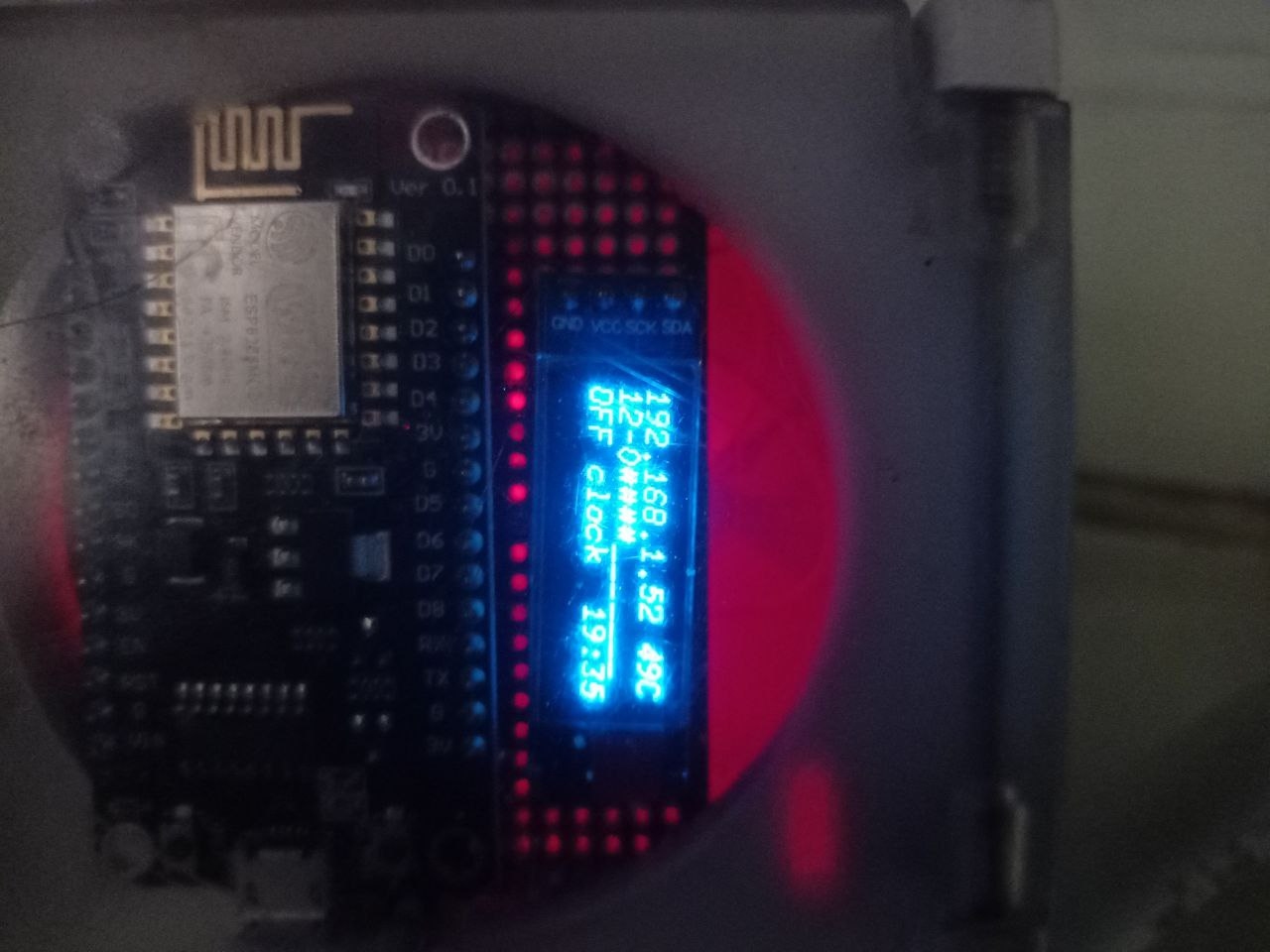

Gegevens op het display nu:

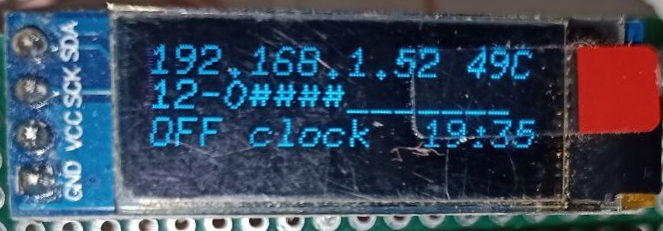

IP adres: 192.168.1.36 - boiler temperatuur 49C
aan/uit tijd: 12h tot 0h snachts: AAN AAN AAN AAN uit uit uit uit uit uit uit uit (12-16h dus aan, 17-23h uit). smorgens komt hier de info van 0h snachts tot 12h smiddags
Boiler is nu uit om 19:35 aangezien 19h als 'uit' staat.

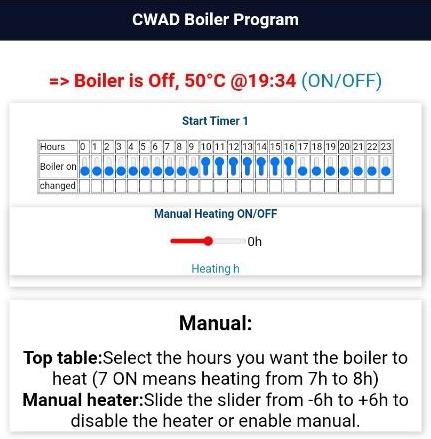

Overzicht van de webapplicatie. elk uur is aan te zetten, en ook de manuele aan/uit van -6h tot 6h is nog aanwezig.
Version 3

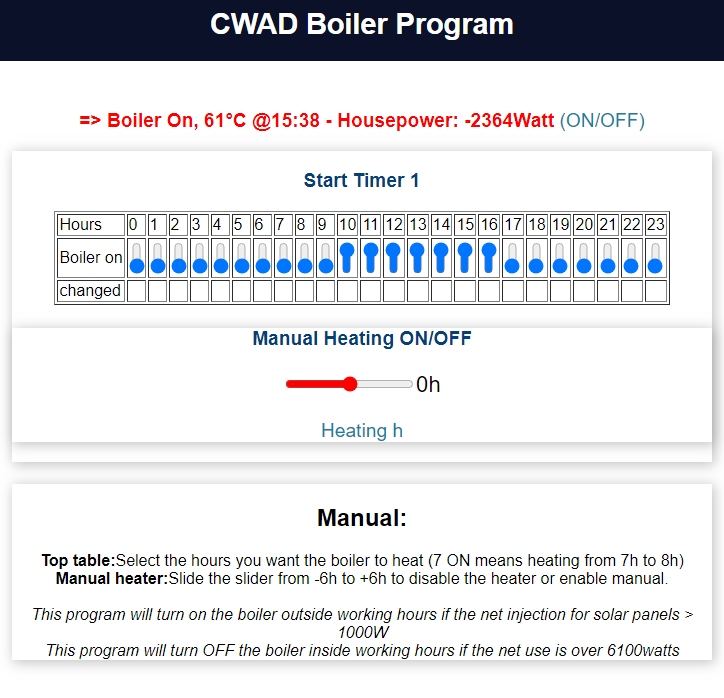

Software update: automatisch aan bij meer dan 1000W injectie, automatisch uitschakelen bij meer dan 5kW huis verbruik
Hardware Version 2

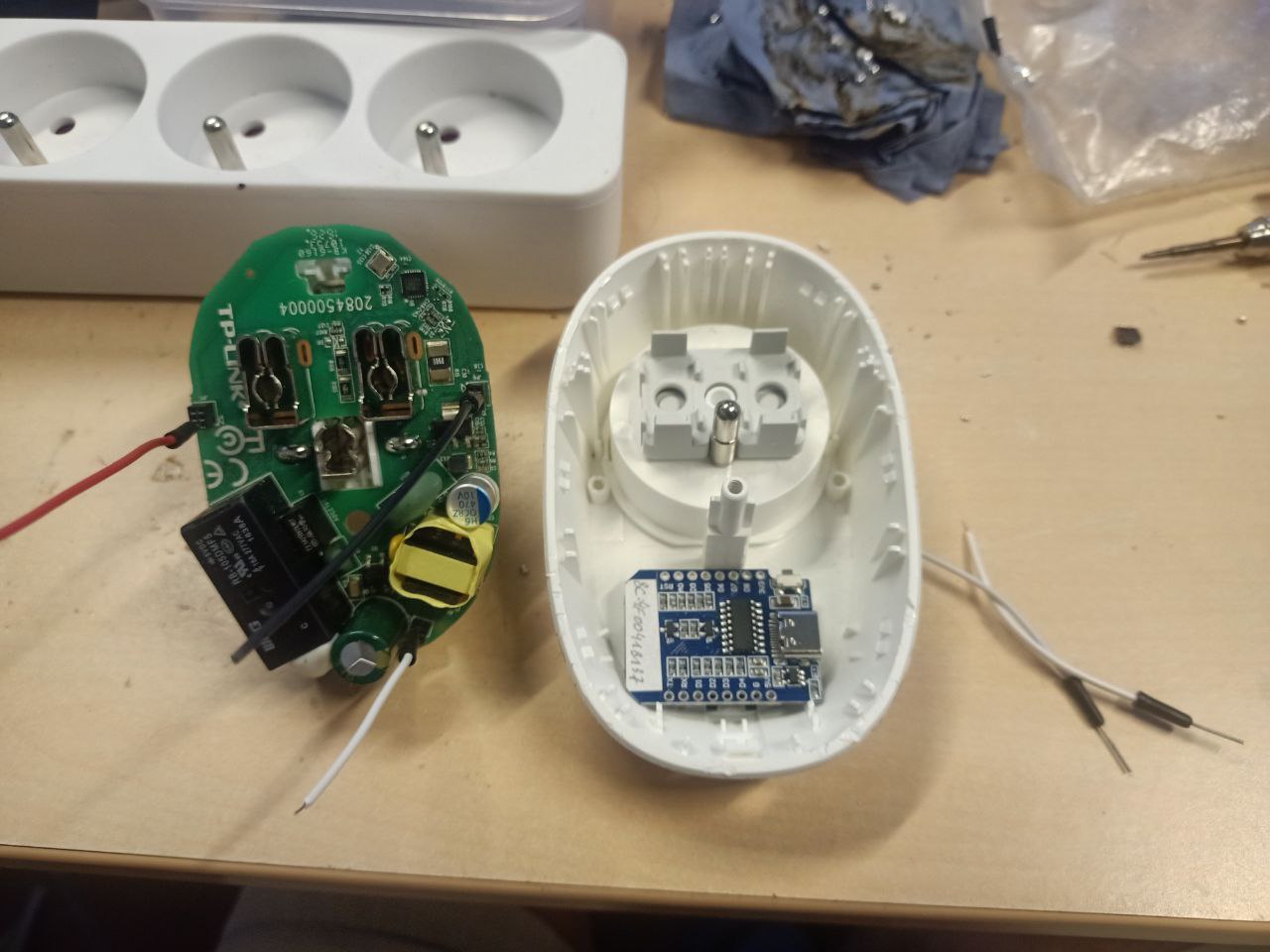

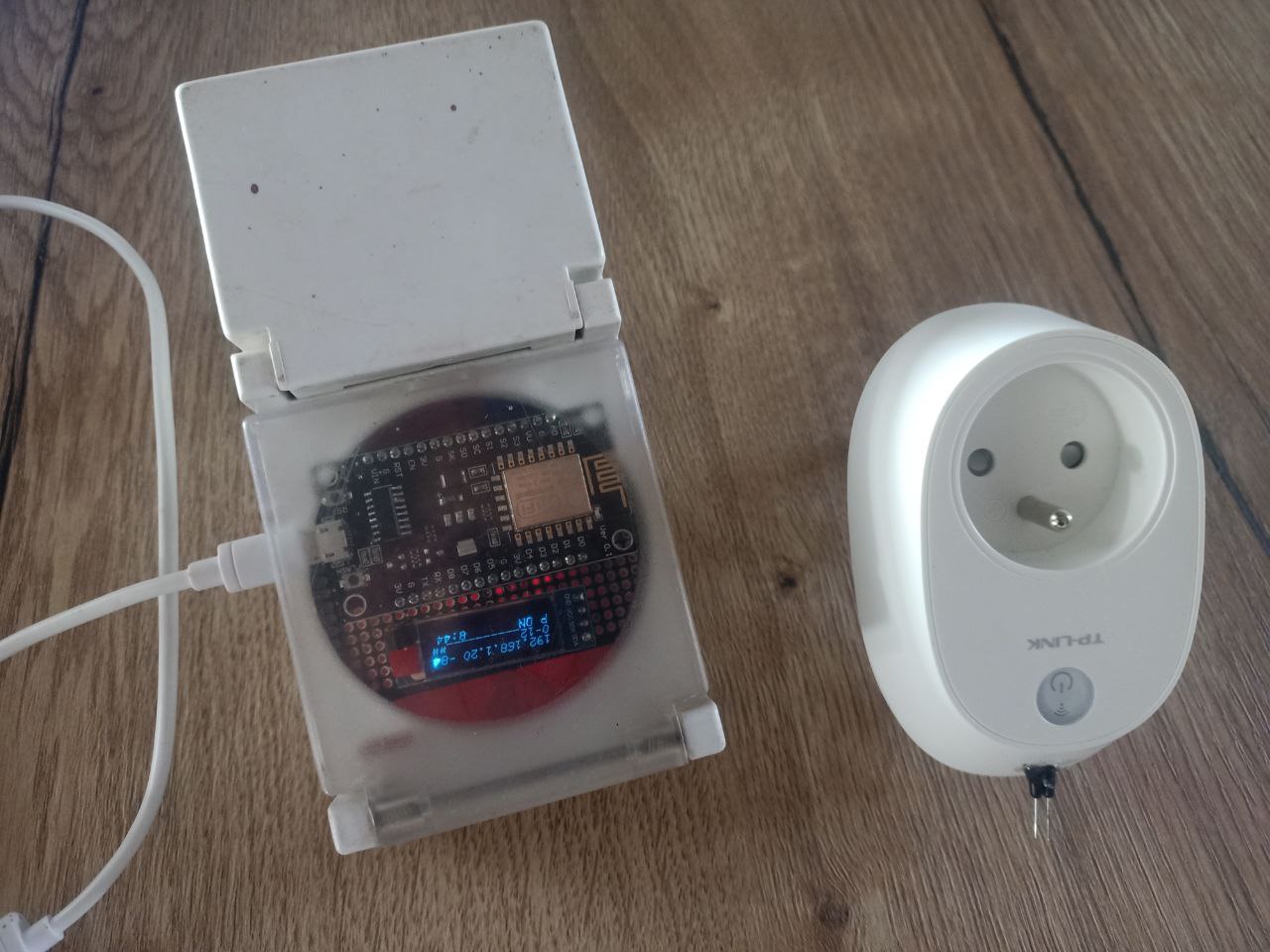

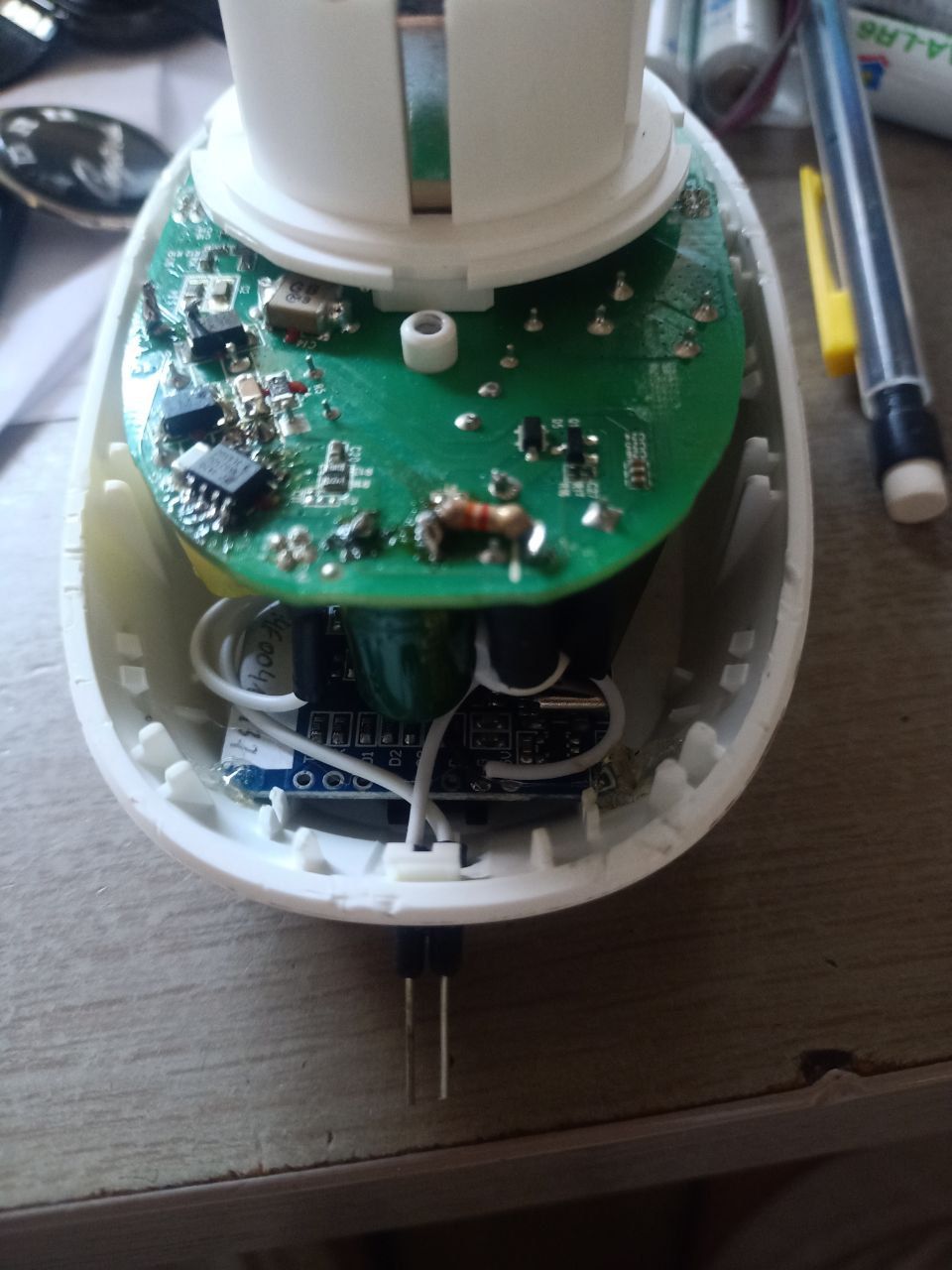

Minimaliseren van de behuizing door een defect slim stopcontact om te bouwen naar ESP
Ook de software kreeg nog een update door injectie en max verbruik instelbaar te maken. default springt de boiler aan bij 800W injectie en gaat uit bij meer dan 3500W verbruik. maar dit is aanpasbaar nu
de 2 pinnetjes onderaan is voor een temperatuursensor aan de boiler (10kohm ).
Toekomstplannen:
-communicatie met de zonnepanelen om de overschot van zonnestroom in de boiler te gebruiken OK
-vermogensturing van de boiler. ipv altijd vol vermogen, traploos instellen van het verbruik (bij 500W overschot zonnestroom, dus met 500W opwarmen)
-controle van capaciteitstarief. bij hoog verbruik gedurende 15min, de boiler toch uitschakelen. deels ingebouwd
